BigElec

標準品（通常仕様）

山下マテリアル独自の構成の為、湾曲、曲げ、大電流に対応できるFPCを初期費用不要で作製します。構成は以下の通りです。

層数：2層（両面）、4層、6層、8層
配線幅：8～11mm（整数）の範囲でご自由に選べます
FPC全長：30～210mm（整数の範囲）でご自由に選べます
許容電流値：2層（両面）＝50A、4層＝70A、6層＝80A、8層＝90A
対応可能ネジ：M3、M4、M5、M6、M8

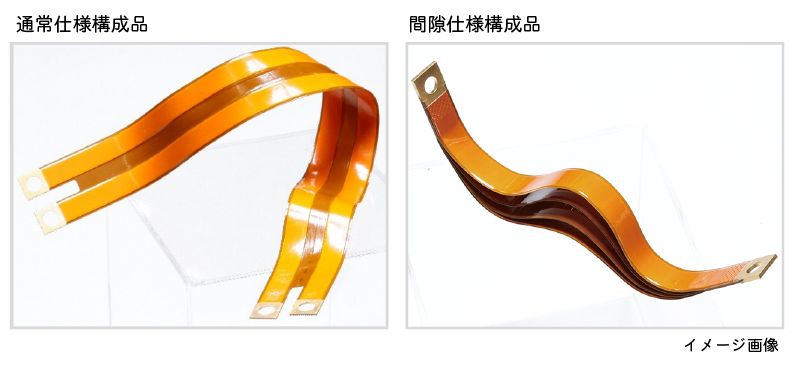

標準品（間隙仕様）品

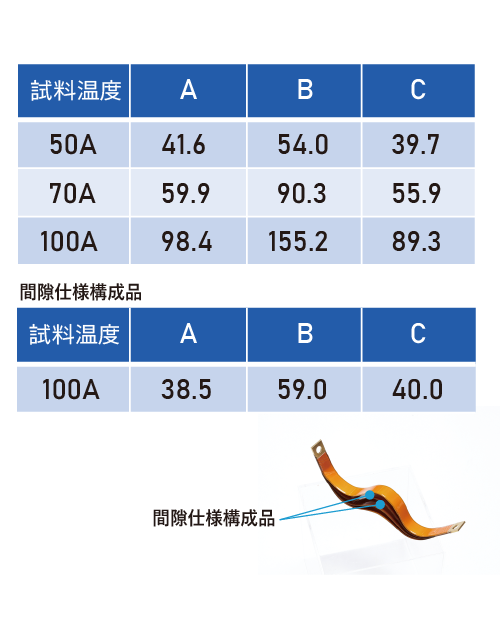

標準品（通常仕様）の4層、6層、8層の層間接着を部分的に無くすことで、層間の間隙を広げられるFPCとなります。その他の仕様は標準品（通常仕様）と同じになります。

カスタム品

お客様の使用用途に合わせ、形や長さを自由にデザイン可能です。ご相談ください。

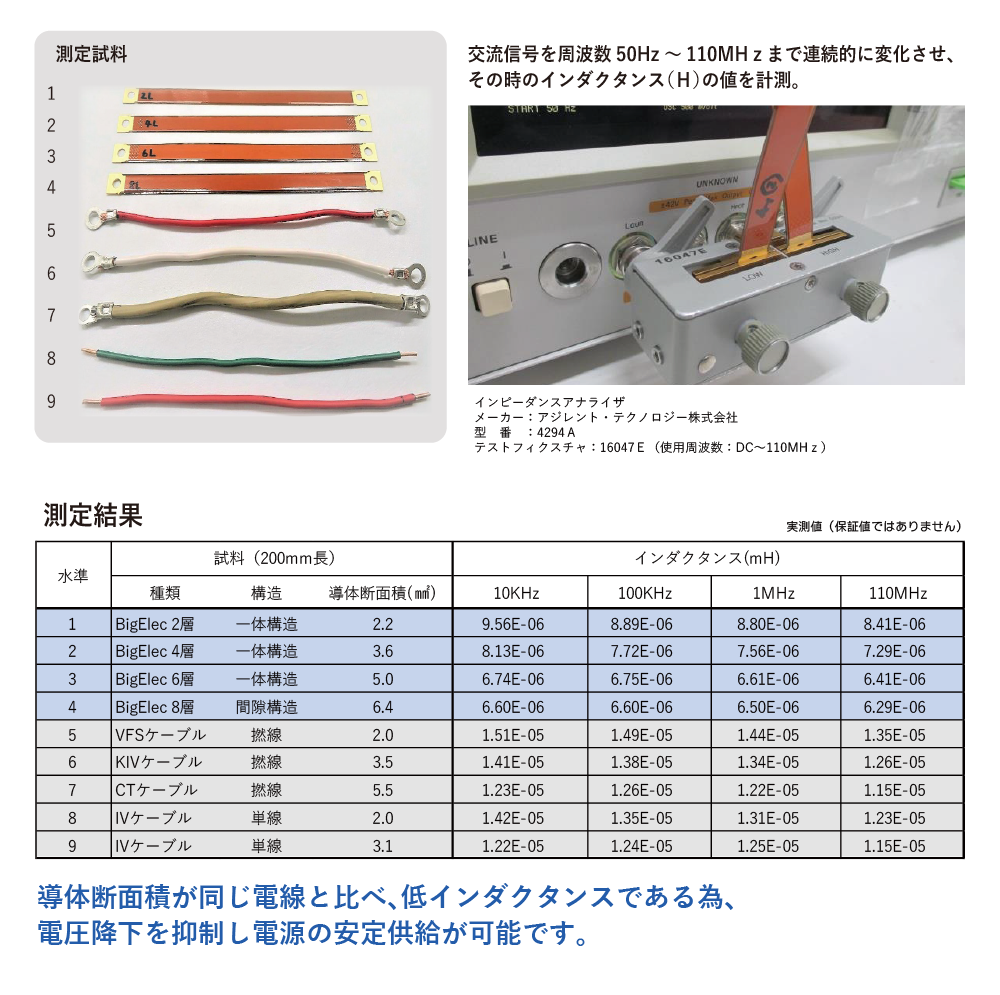

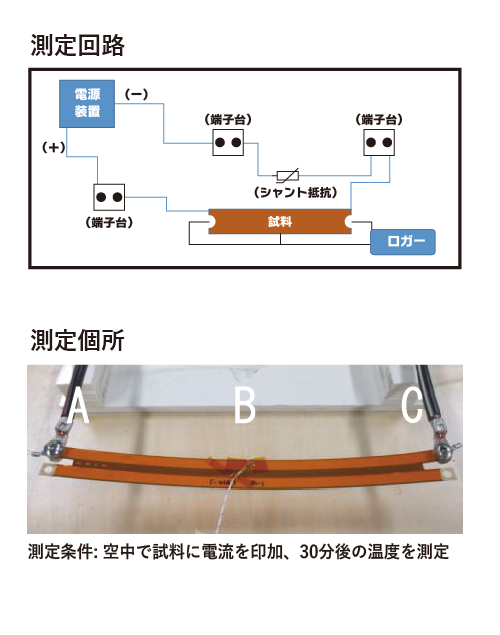

Big Elec（ビッグエレック）はバスバーやワイヤーハーネスの代替を想定した、フラット形状で薄型化が出来る大電流配線向けのフレキシブルプリント配線板です。プリント配線板と同様にご要望に合わせたパターン形成や、部品実装に対応できます。またご希望のアンペア数、極数に合わせてカスタム作製も可能です。
今回は新たにネジ端子間の大電流配線の接続に導入しやすい「Big Elec標準仕様品」をラインナップ致しました。「Big Elec標準品」はイニシャルレスの為、初期費用を抑える事ができます。

使用用途

二次電池、モーター、電源、配電盤

採用事例

車載用検査機治具ハーネス、ライン照明制御基板、大電流モジュール研究開発用、電動バイク用インバーター、光光源用機器、車載電池接続用
