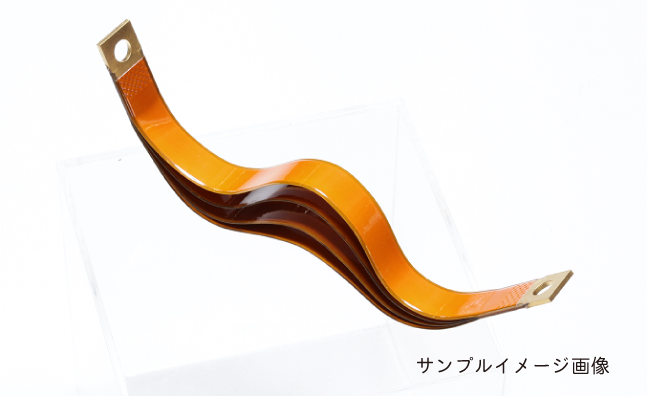

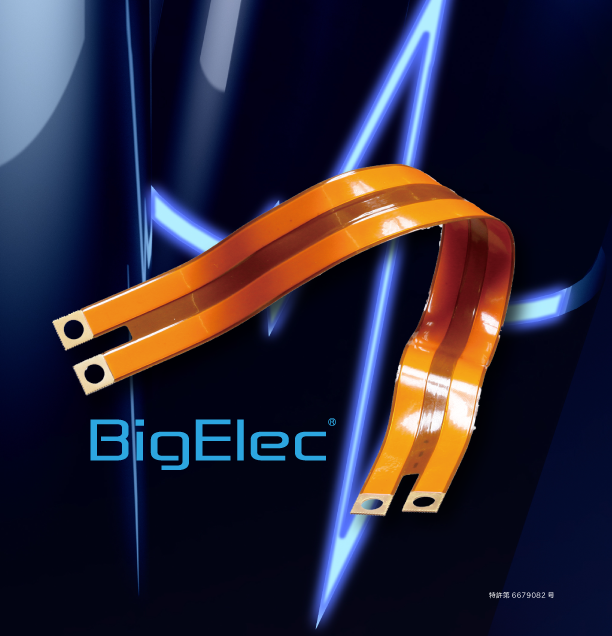

大電流FPC

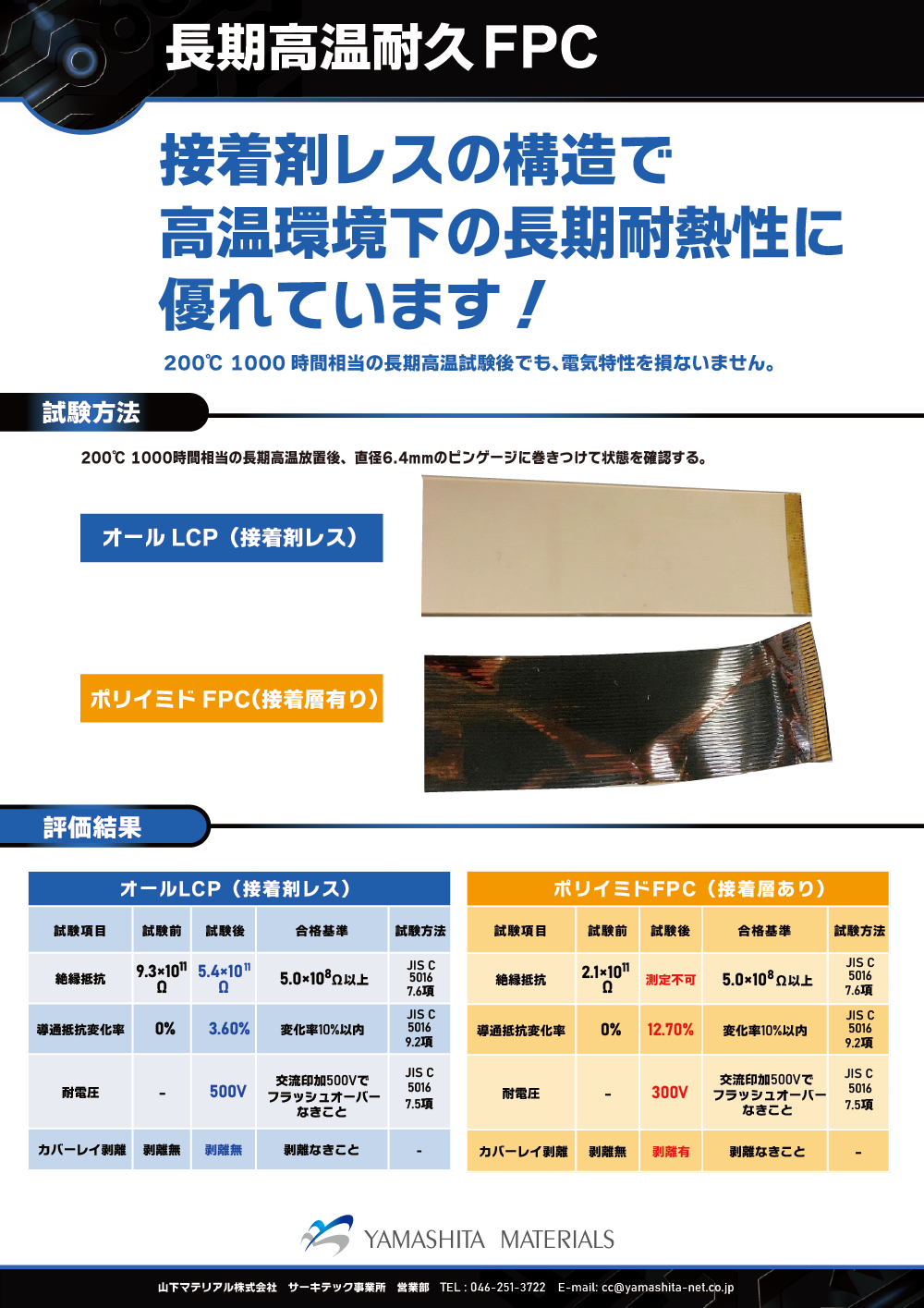

長期高温耐久FPC
接着剤レスだから可能となった長期耐熱性。高温環境下での過酷な条件に耐えるFPCです。当社独自の試験条件200℃1000時間の長期高温試験後も、絶縁抵抗、導通抵抗変化率、耐電圧はJISの合格基準をクリアしています。

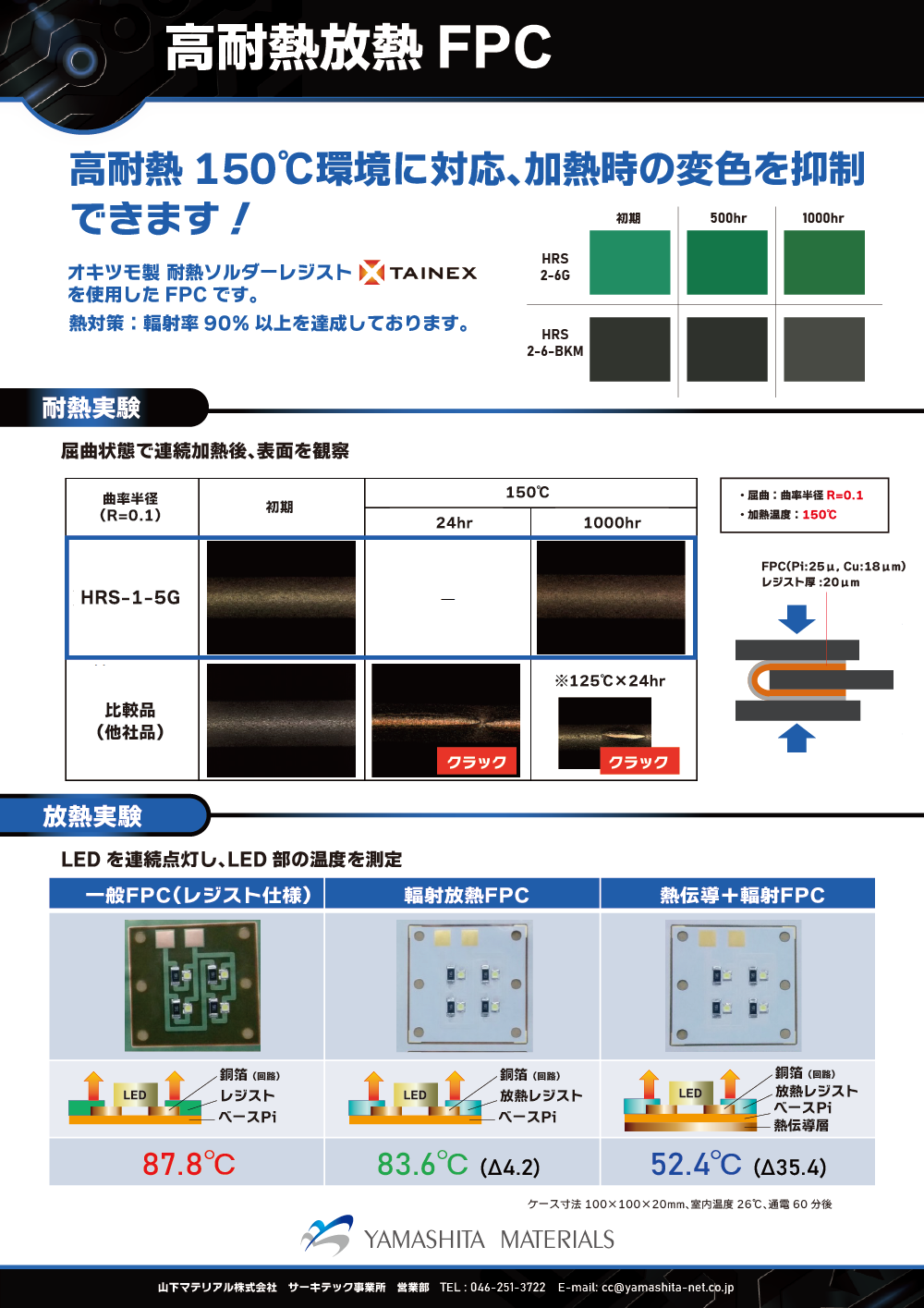

高耐熱放熱FPC

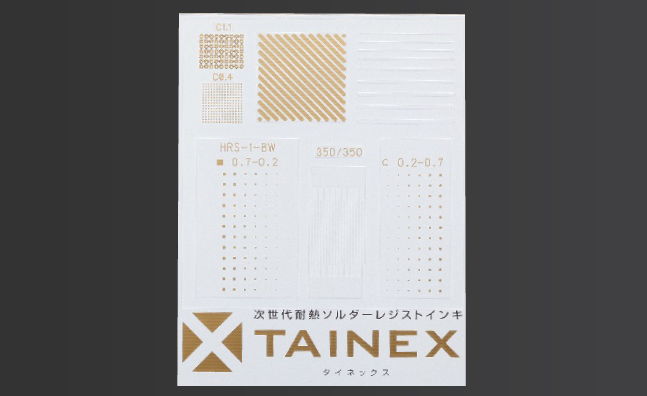

オキツモ社製の耐熱ソルダーレジスト“TAINEX”を使用したFPCです。
TAINEXは150℃の高温環境に適応し、加熱時の変色を抑制します。また輻射による放熱を実現し、当社放熱実験では、熱伝導層との組み合わせにより、一般的なレジスト仕様のFPCと比較した時、30度以上低く抑える結果が出ています。
※両面板での試験結果となります

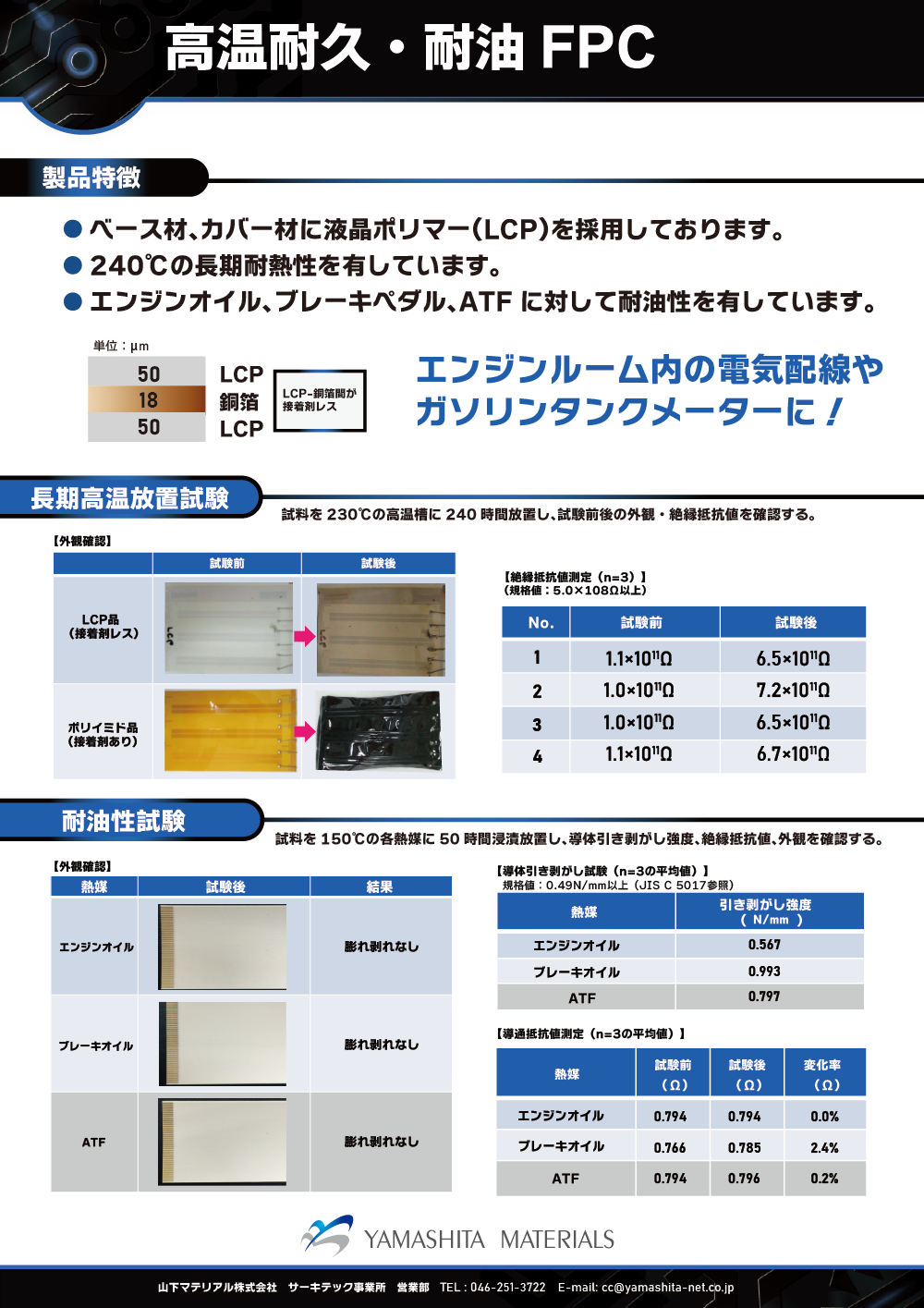

高温耐久・耐油FPC
オールLCP基板は長期耐熱性に優れ*¹UL規格（796F）で要求される柔軟性試験（AB試験）MOT180℃相当をクリア。またポリイミドに比べ低誘電、低誘電正接かつ低吸水のため高周波伝送特性も良好です。また耐油性試験においては、試験前と試験後の導通抵抗及び外観に変化はほぼ見られず、導体引き剥がし試験も規格値（0.49N/mm）をクリアしています

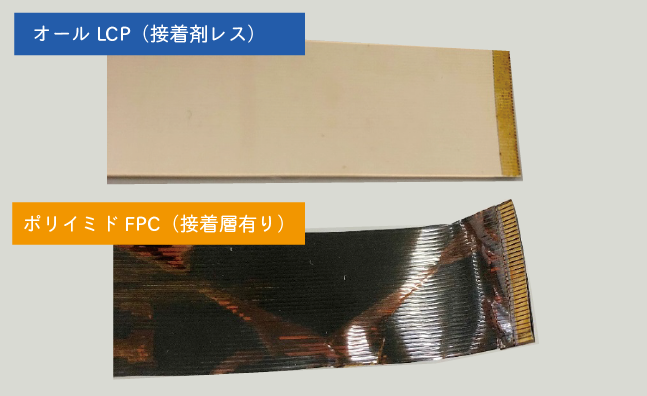

–長期高温放置試験– *¹試験方法：230℃で240時間の劣化試験後 直径6.275mmのピンゲージに5回巻きつけて状態を確認する

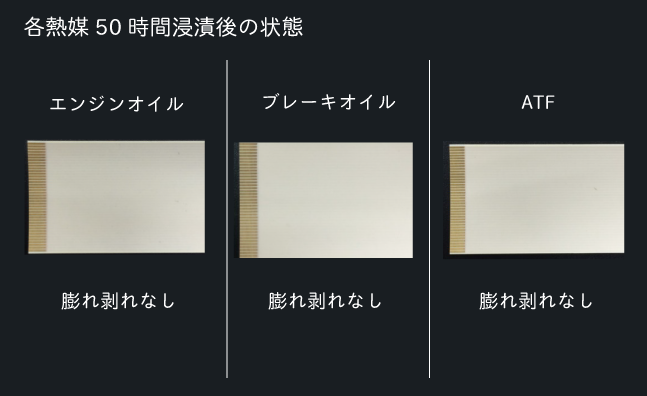

–耐油性試験— 試料を150℃の各熱媒（今回はエンジンオイル・ブレーキオイル・ATFを使用）に50時間浸漬放置し、導体引き剥がし強度絶縁抵抗値、外観を確認する
