YFC(Yamashita Flat Cable)とは?

当社のYFCシリーズはFFCに変わるフレキシブルフラットケーブルとして開発されました。最大の魅力は、お客様が必要とされる数量だけご発注でき、在庫レスを実現可能です。 またケーブルの全長は、お客様の必要な長さをご指定することが出来ます(最大420㎜)。 イニシャルレスにより標準的なFPCと比べ安価に製作が可能となっております。

YFCシリーズの特徴

屈曲性・耐折性に優れ、可動部への使用や立体的な組配が可能となります。端子部は、電解めっき、無電解金めっき、電解スズ銅めっきを選ぶことができ、RoHS指令に対応可能です。

YFCシリーズ ラインナップ

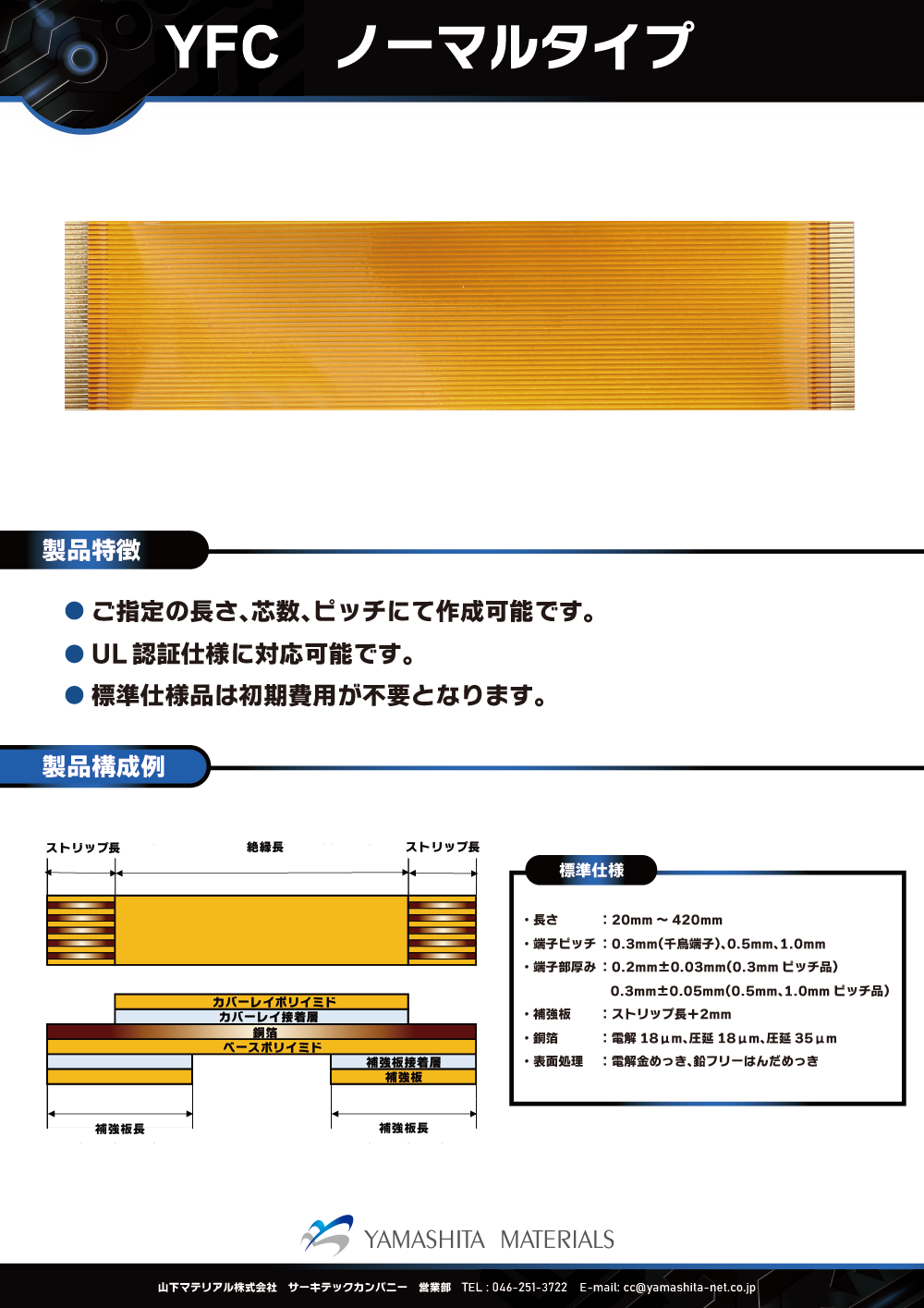

ノーマルタイプ

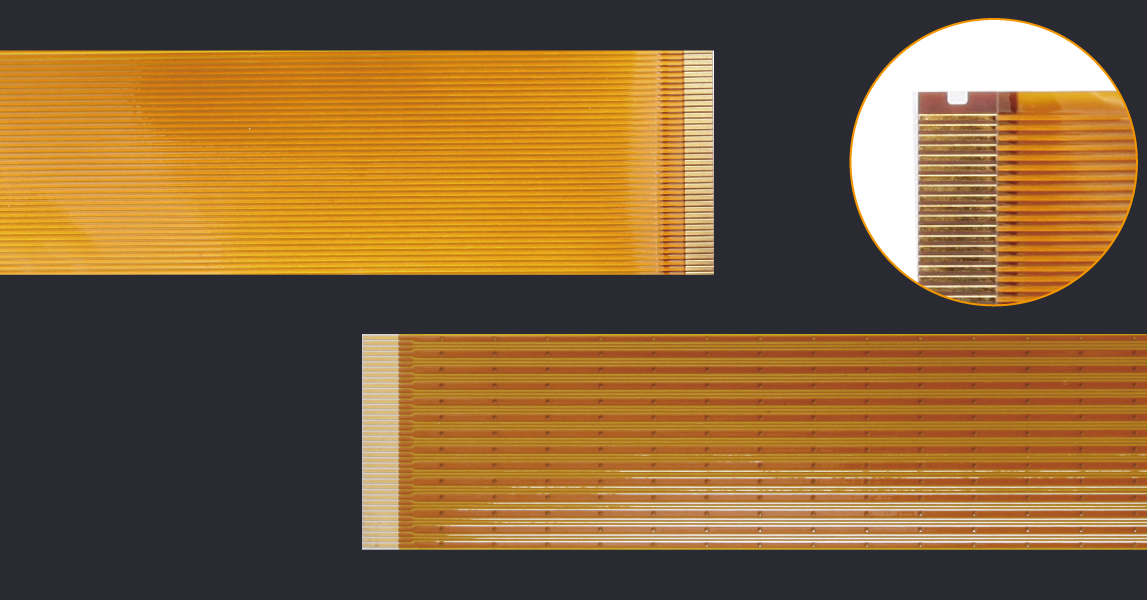

YFC(Yamashita Flat Cable)

カタログを表示

屈曲性・耐折性に優れたFFCに変わるフレキシブルフラットケーブル

● ご指定の長さ、芯数、ピッチにて作成可能。
● UL認証仕様に対応可能。
● 標準仕様品は初期費用不要。

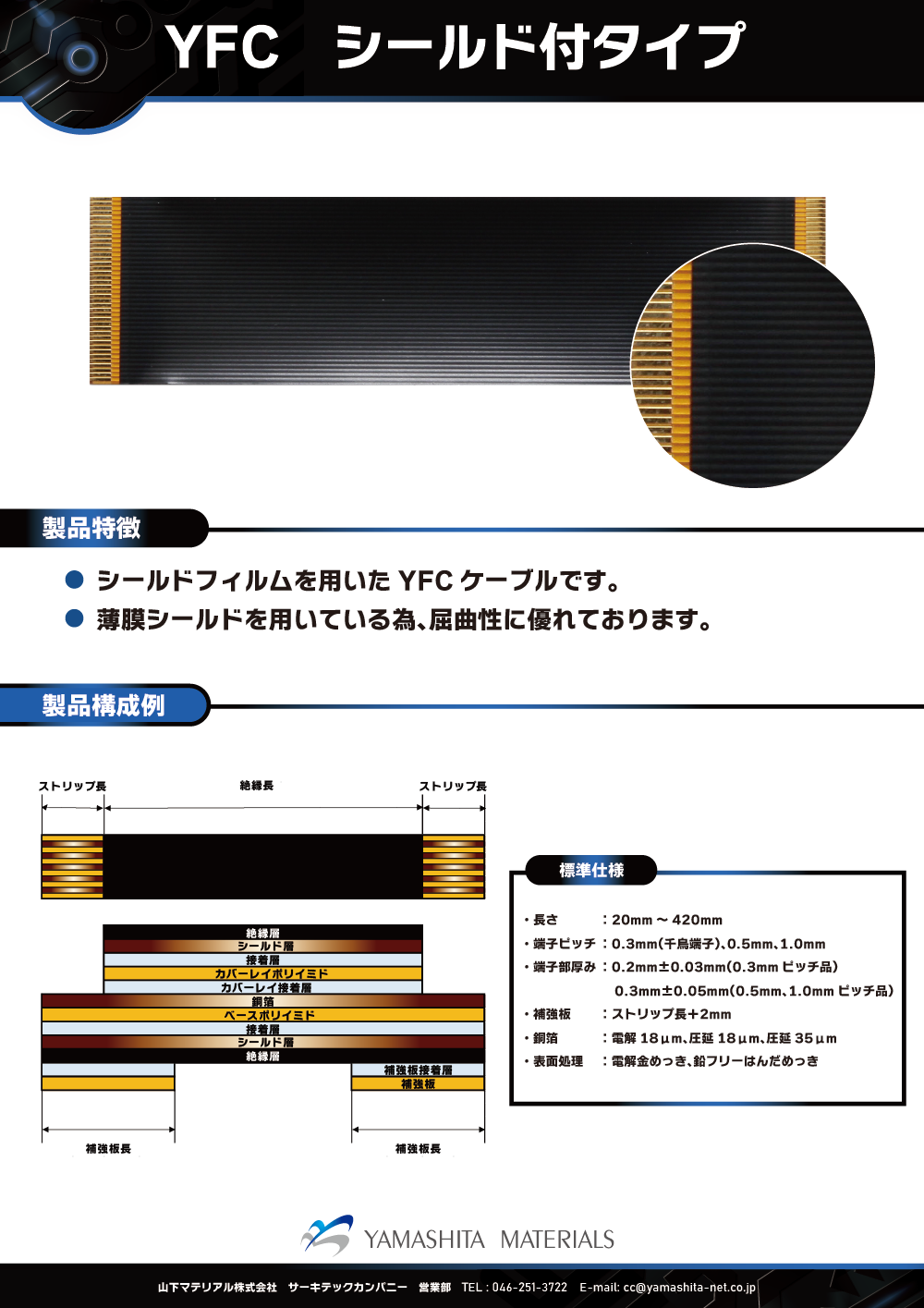

シールド付タイプ

SFC(Shield Flexible Cable)

カタログを表示

SFCは当社YFCにシールドフィルムを施し、EMC対策が必要なシーンでは欠かせないアイテムとなります。シールドフィルムは薄膜を用いており、屈曲性を損なう事はありません。

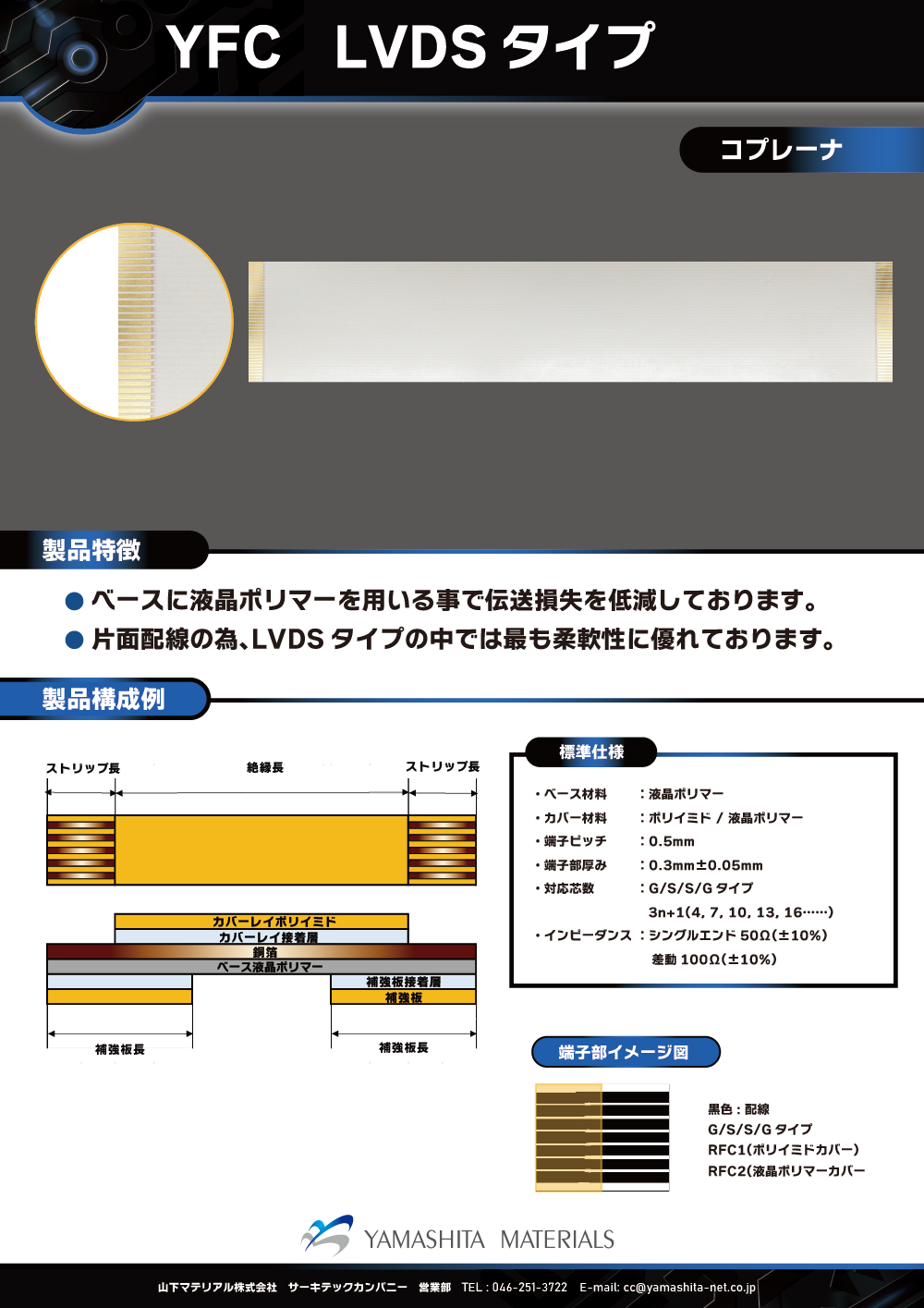

LVDSタイプ コプレーナ

RFC(Radio Frequency Coplanar cable)

カタログを表示

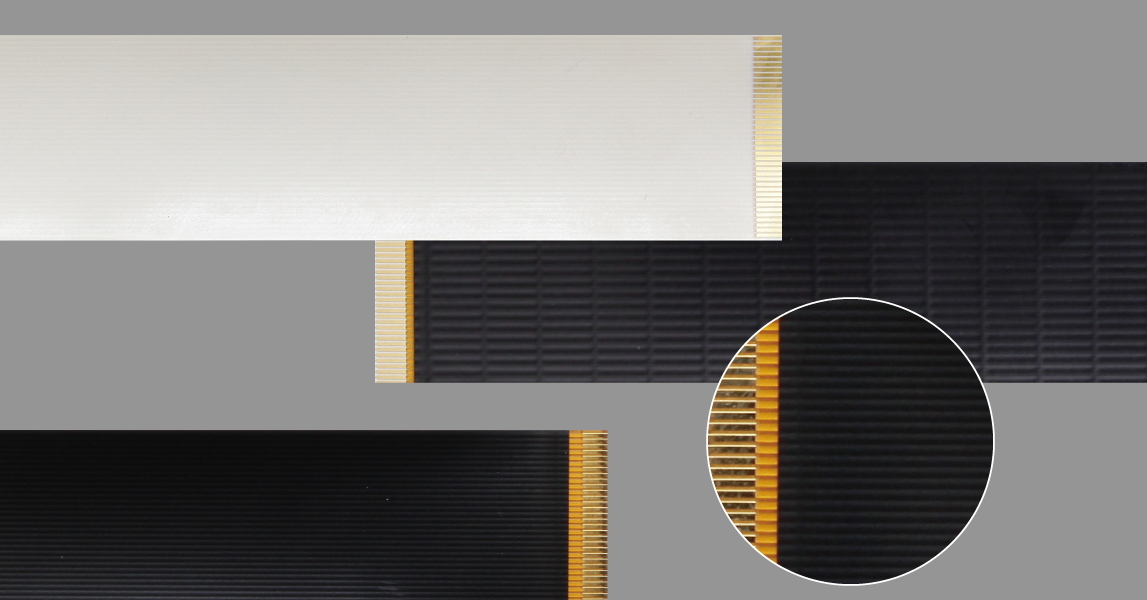

RFCはYFCシリーズの高機能タイプです。
ベースフィルムに低誘電率材である液晶ポリマー(LCP)を採用し、伝送損失の低減を図っています。
絶縁にポリイミドフィルムを用いたタイプ(RFC1)と、液晶ポリマー(LCP)フィルムを用いたタイプ(RFC2)の2種類のラインナップを用意しています。また特徴として、片面配線によるコプレーナ構造のため、当社LVDS対応フラットケーブルの中で、最も柔軟性に優れています。

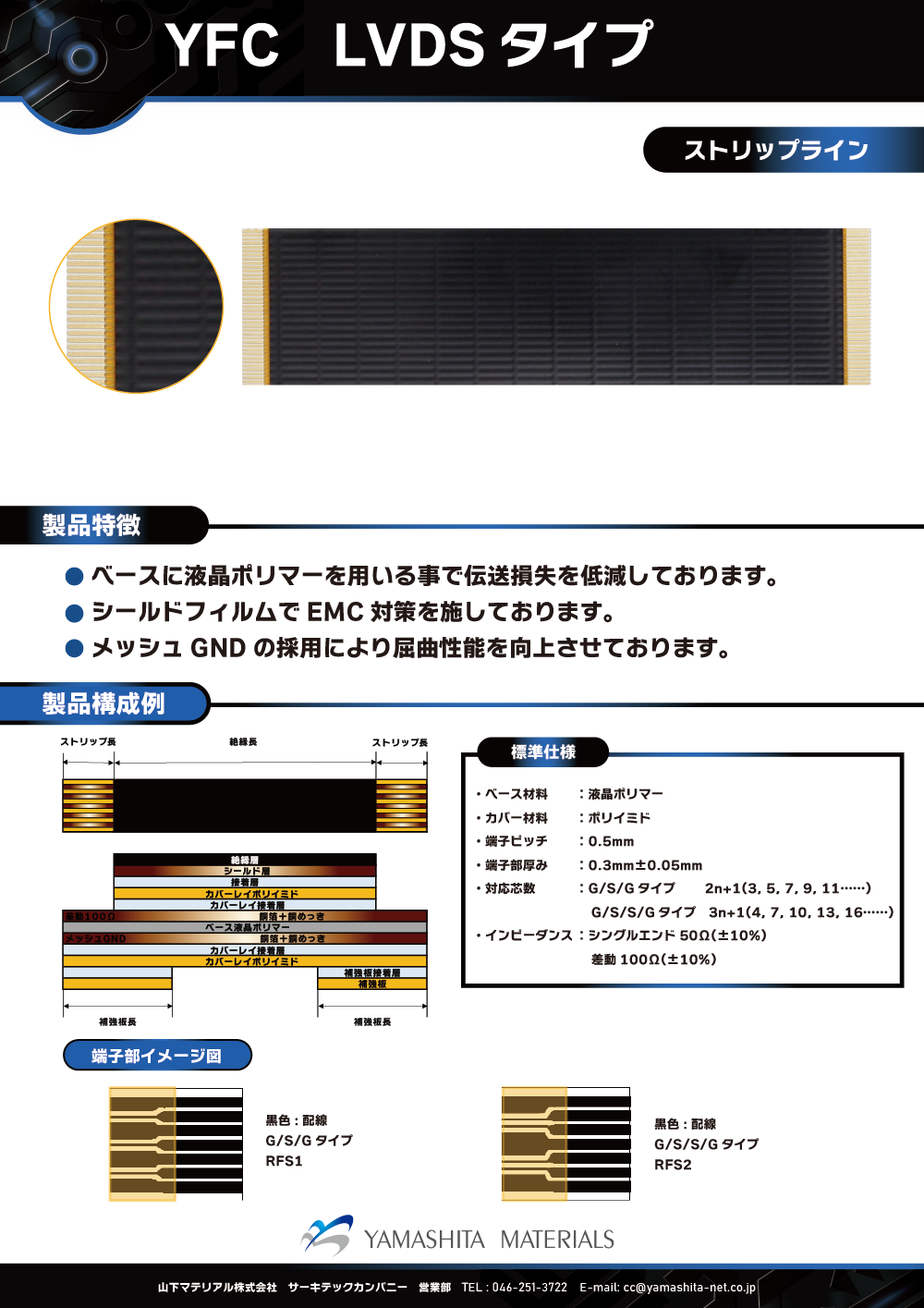

LVDSタイプ ストリップライン

RFS(Radio Frequency Stripline cable)

カタログを表示

RFSはRFCと同様にベースフィルムに低誘電率材である液晶ポリマー(LCP)を採用し、伝送損失の低減を図っています。またシールドフィルムを用いている為、EMC対策が必要な場合に最適です。
メッシュGND採用により屈曲性を向上させています。

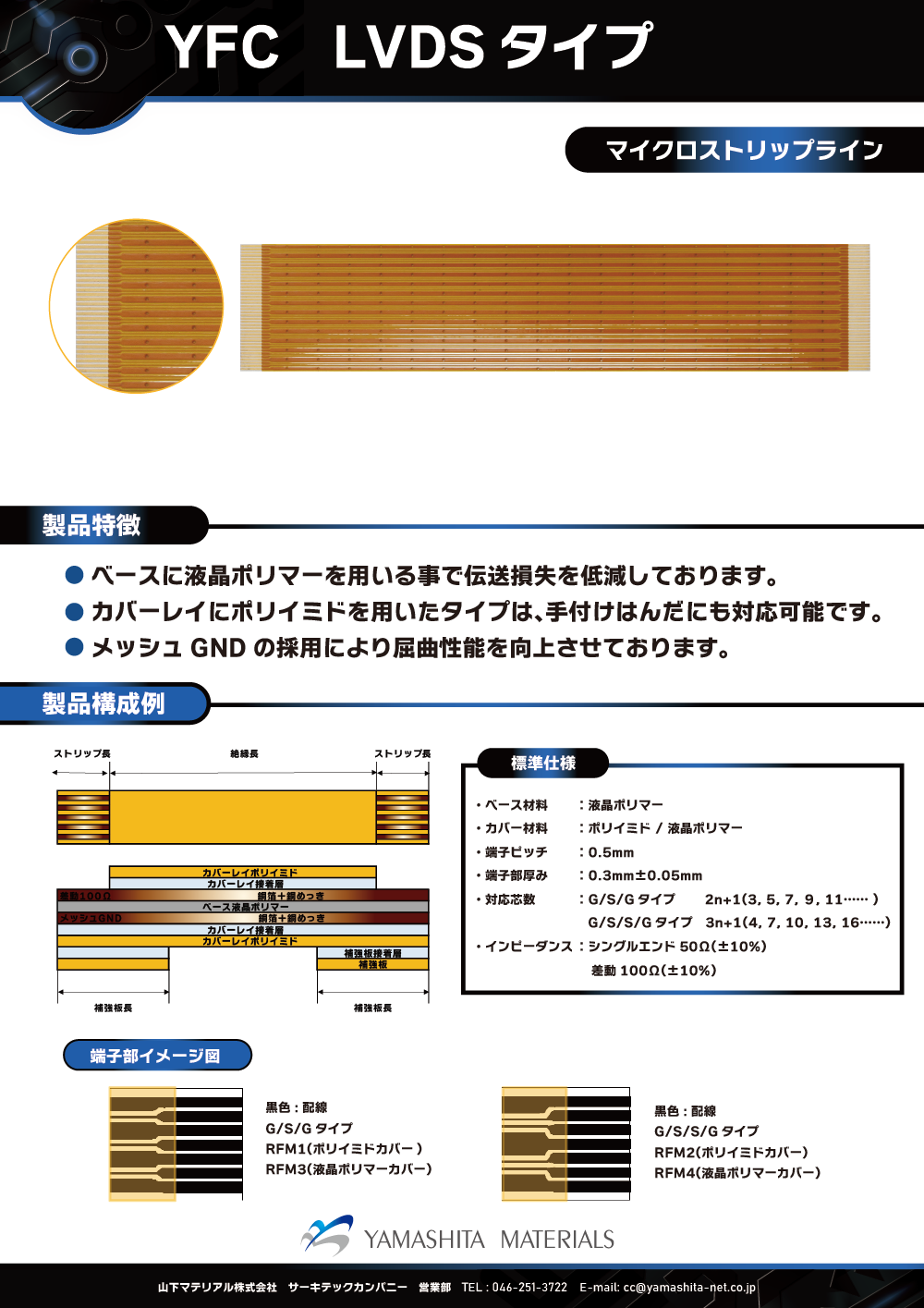

LVDSタイプ マイクロストリップライン

RFM(Radio Frequency Microstripline cable)

カタログを表示

当社のRFMは、大好評を頂いているYFCシリーズの高機能タイプとなります。 ベースフィルムに低誘電率材である液晶ポリマー(LCP)を採用し、伝送損失の低減を図っています。RFMにはRFM1~RFM4までのタイプがありますので詳細はカタログをご確認ください。尚、絶縁には液晶ポリマーフィルムを 用いたタイプと、ポリイミドフィルムを用いたタイプの二通りを準備しています。 絶縁に液晶ポリマーフィルムを用いたタイプは、更なる伝送損失低減を図っています。お客様のご使用するシーンに合わせてお選びください。

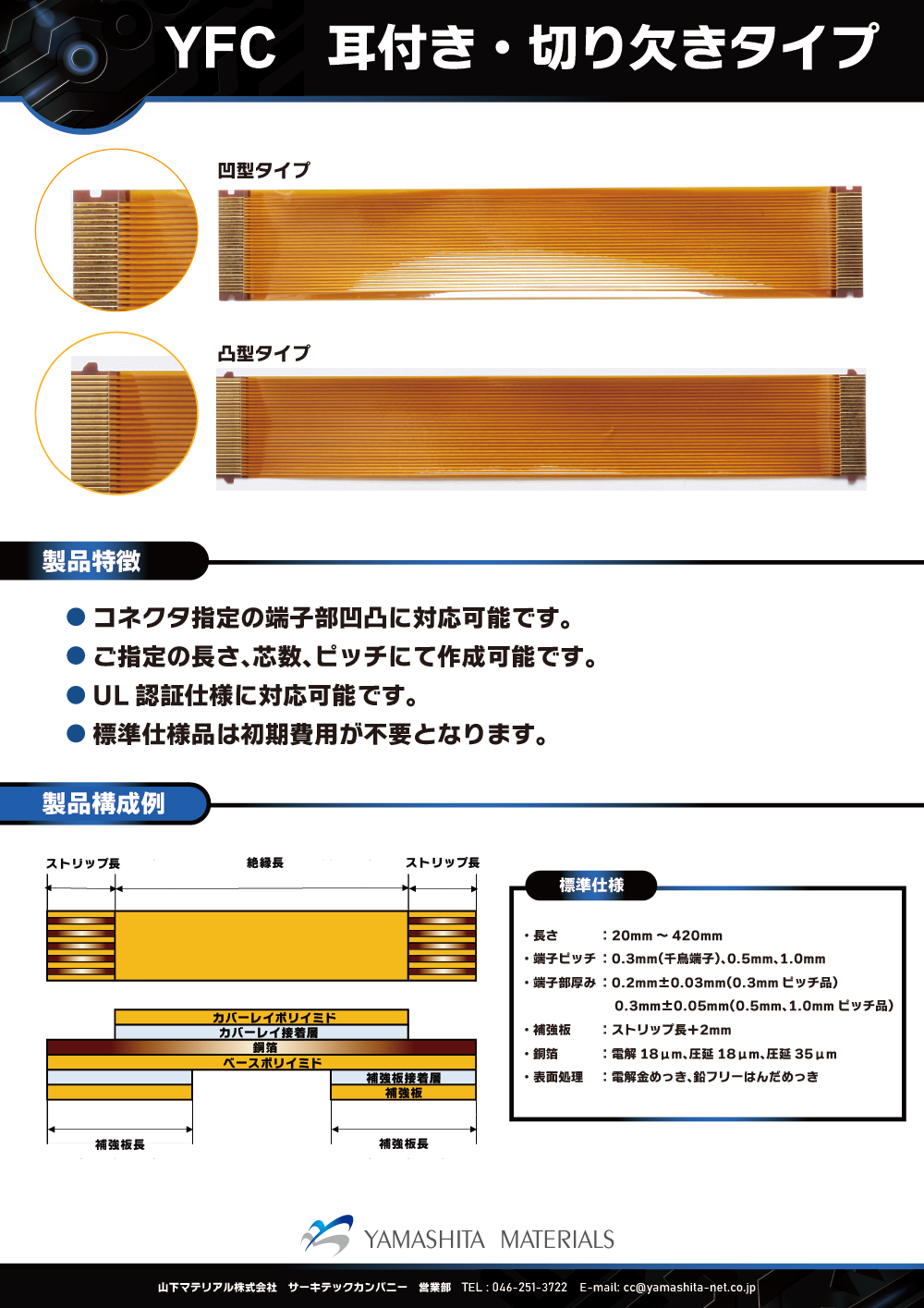

耳付き・切り欠きタイプ

YFC0T/YFC0K

カタログを表示

コネクタの仕様に合わせて、端子部へロック機構となる凹凸を施します。ご使用の環境が振動の多い場合や、テンションの掛かる機器への使用、駆動部に「ひねり」が加わる場合など、コネクタ抜け防止に最適です。ケーブルの全長はご指定の長さ(最大340㎜)、芯数、ピッチにて作成できます。

※耳付き・切り欠きタイプに関しては下記の見積フォームでの対応が出来かねます。お手数ですがご用命につきましては、当社営業(TEL:046-251-3722)までご連絡ください。

YFCかんたん見積り

IEをご利用の場合、メール送信がエラーになる場合があります。大変お手数ですが別のブラウザをご利用ください。

    シリーズ名
    ※YFC0(端子ピッチ:任意)の場合は下記ご要望欄にご希望のピッチのご記入をお願い致します。
    銅箔種類/銅箔厚
    芯数(N)
    絶縁長(A) mm(標準長:20mm~300mm)
    ストリップ長(S) mm
    補強板仕様
    表面処理
    希望納期コース
    ※SFCは+1日加算となります。
    希望納品日
    制作枚数
    勘合コネクタメーカ名-1
    勘合コネクタ型番(品名)-1
    勘合コネクタメーカ名-2
    勘合コネクタ型番(品名)-2
    その他ご要望事項
