ボタンめっきFPC

ボタンめっきFPCはスルーホールとスルーホールランドのみにスルーホールめっきをすることで、パターン配線は銅箔本来の厚みと特性を活かすことができます。
導体の厚みを均一に維持できる為、高精度の配線形成することで、精度の高いインピーダンスコントロールが期待でき、高速伝送用途に最適です。

従来のパネルめっき法と比較して、ボタンめっきFPCは柔軟性と屈曲性に優れており、極薄化も実現します。これにより、製品の軽量化やコンパクト化が可能となります。
新工法により狭ピッチパターンでのボタンめっきも作製可能です。これまで困難だったご要求にも対応し、お客様の多様な仕様ニーズにお応えします。

製品特徴

1. スルーホールのみに銅めっきを施す事で、銅箔の本来の特性を最大限に活かします。
2. 高精度なインピーダンスコントロールが可能となります。高速伝送に適した性能を発揮します。
3. パネルめっき法と比較して、柔軟性と屈曲性に優れ、極薄化を実現します。
4. JISC5016による信頼性評価をクリアした技術で、安定した品質を提供します。
5. 従来困難だった狭ピッチパターンでもスルーホールめっきが可能です。

製品仕様例

スルーホール径 φ100μm
ランド径 φ300μm
ボタンめっき径 φ240μm
ボタンめっき厚み 15μm~25μm
ベース材 ポリイミド:25μm、50μm
液晶ポリマー:50μm
ベース材銅箔厚み 12μm、18μm

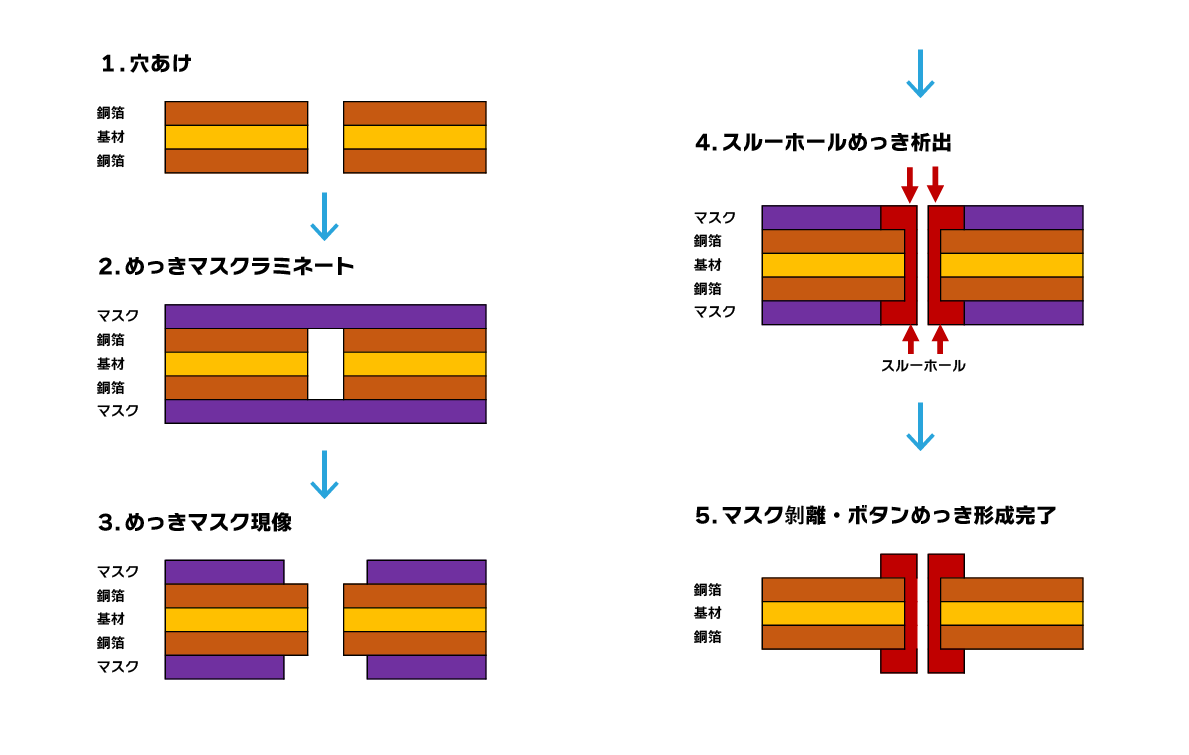

工程概略

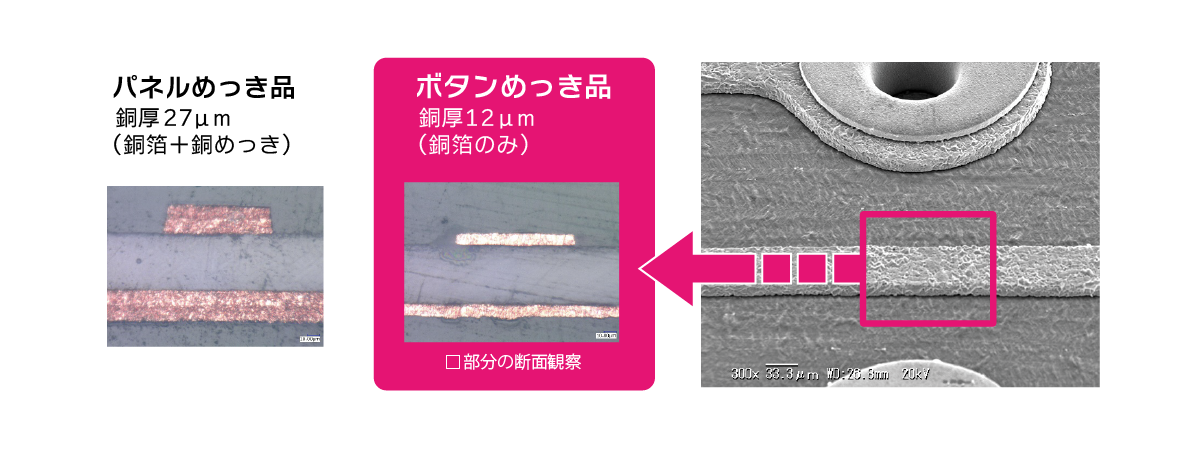

パネルメッキとの導体厚み比較写真

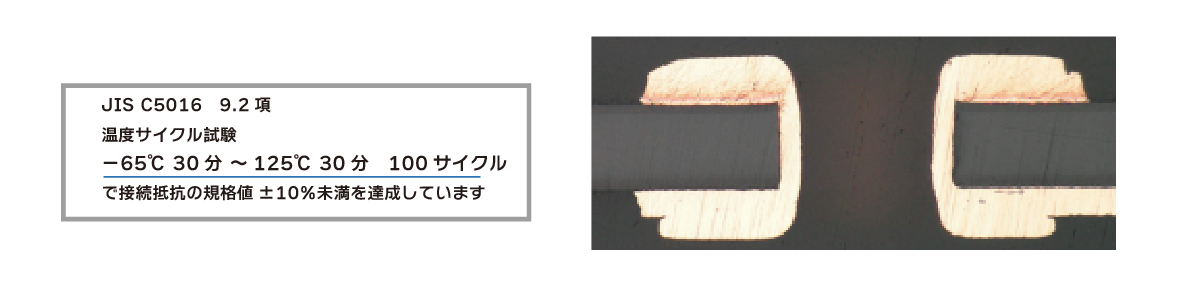

信頼性評価結果
