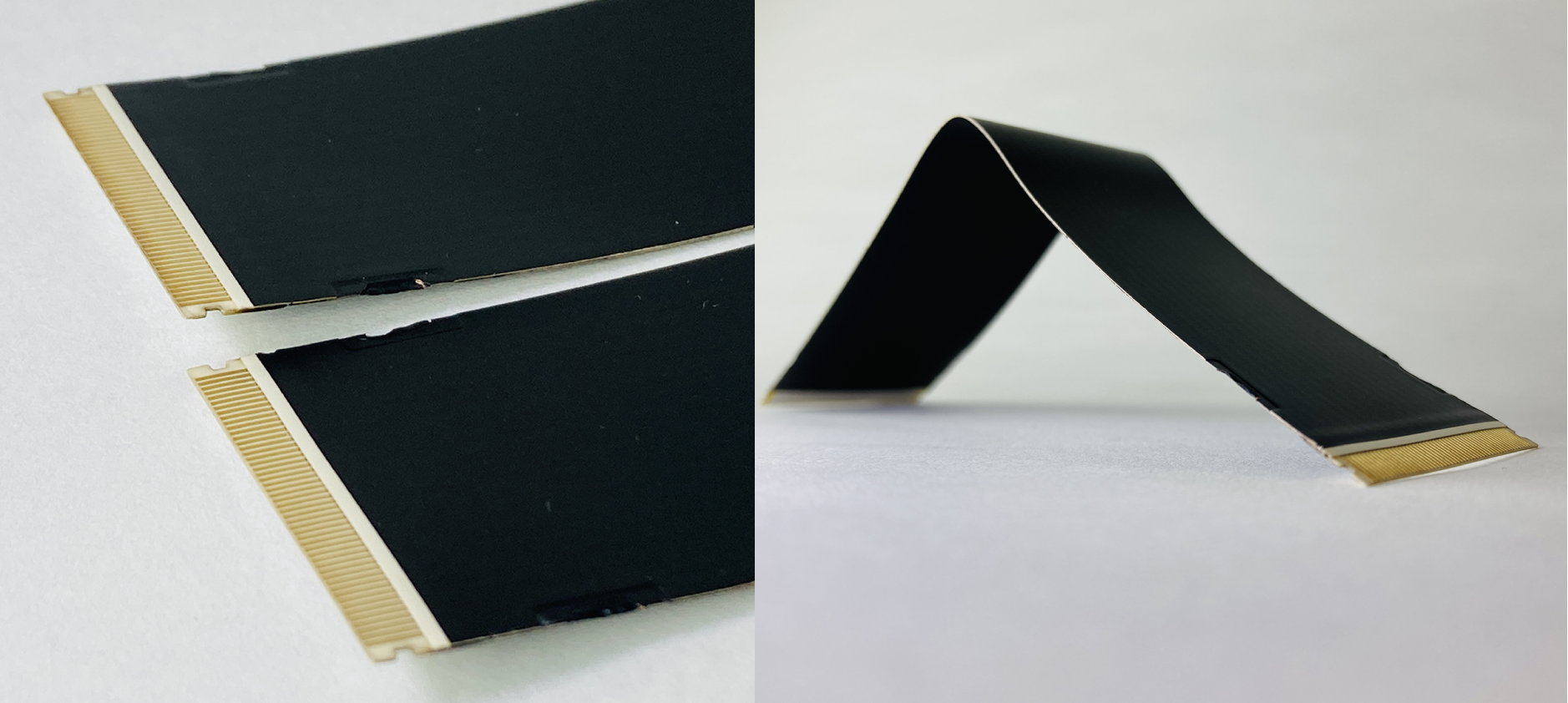

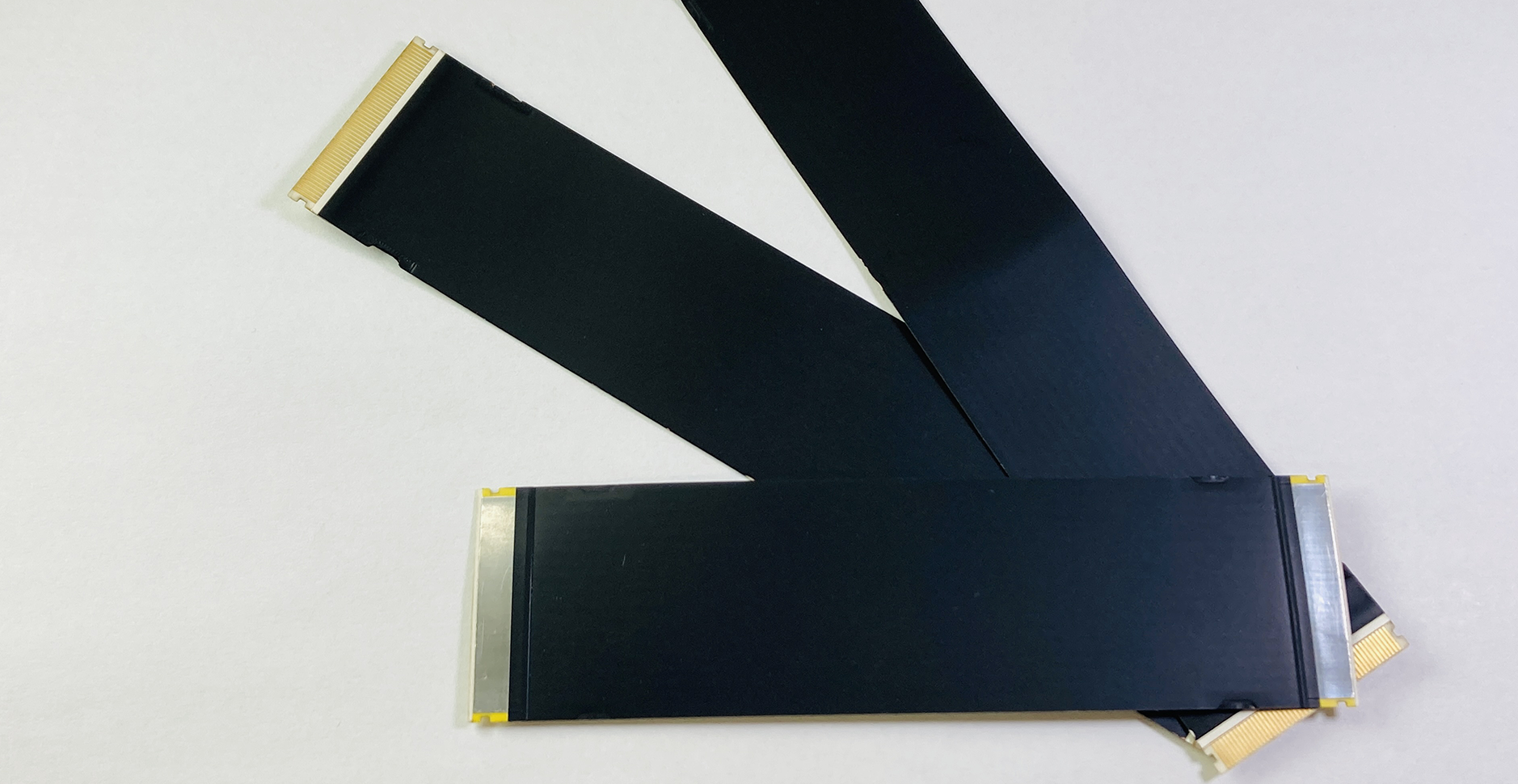

LCP100μm高速伝送FPCケーブル

「LCP100μm高速伝送FPCケーブル」は、シールドフィルムによるノイズ対策が施されたストリップライン構造のFPCケーブルです。特性インピーダンスは差動100Ωに整合されています。ストリップライン構造の既存製品よりも伝送損失を大幅に低減しました。

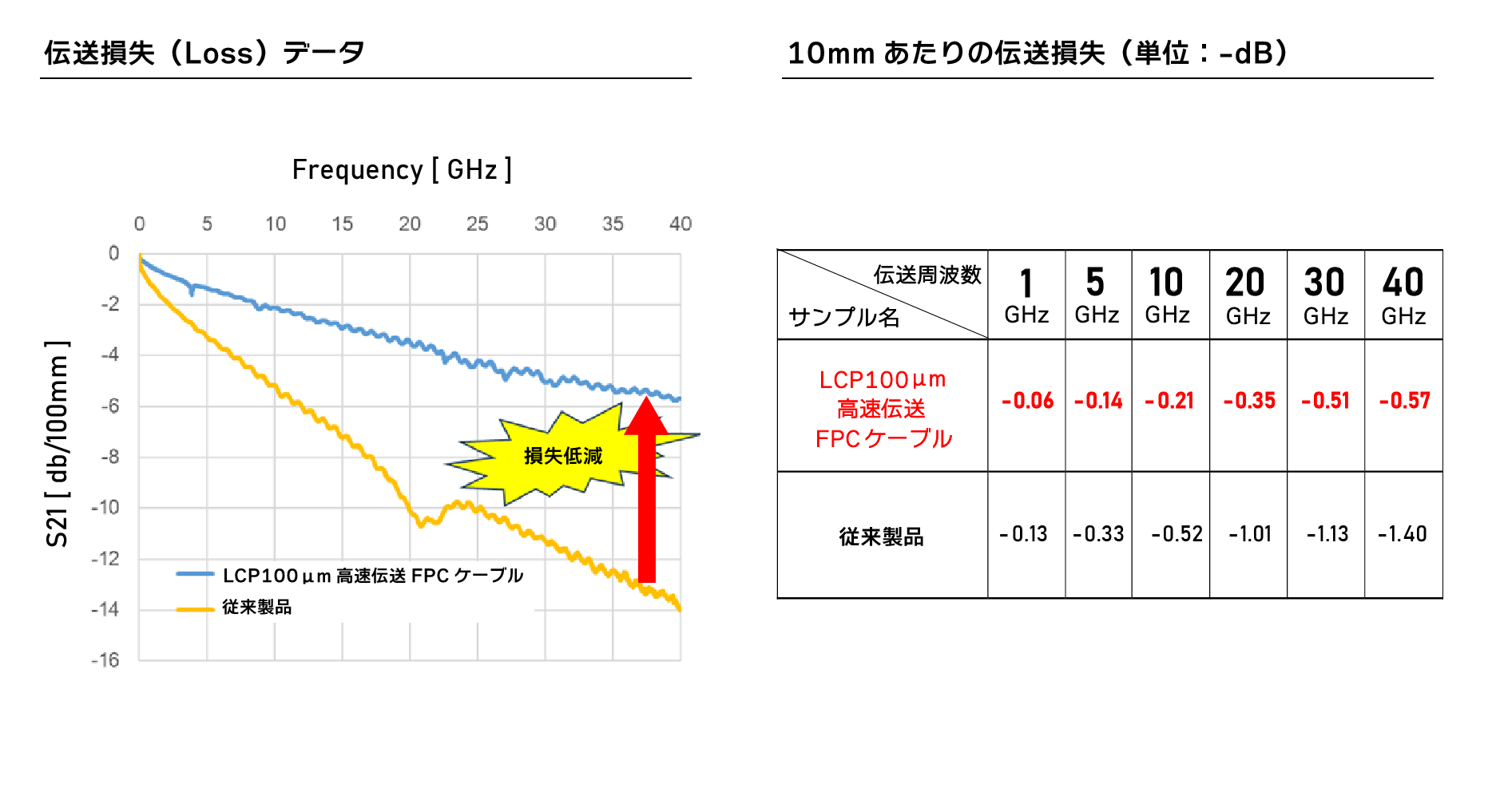

伝送周波数が20GHz、伝送損失が-3dBを基準とした場合、既存製品では最大30mmまでだった伝送距離を、「LCP100μm高速伝送FPCケーブル」では最大80mmまで伸ばすことができます。既存製品と比較した場合、信号伝送距離が約2.6倍に延長可能です。

端子部形状は、お客様が選択した高速伝送対応FPCコネクタに合わせて作成いたします。

・100µm厚みのLCP（液晶ポリマー）を基材とした低損失構造
・シールドフィルムにて表層にノイズ対策を施した構造

・FPC厚み：約250µm　
・インピーダンス：差動100Ω±10%
・使用曲げ半径：R1.5㎜以上（曲げた状態で固定しての使用を想定）

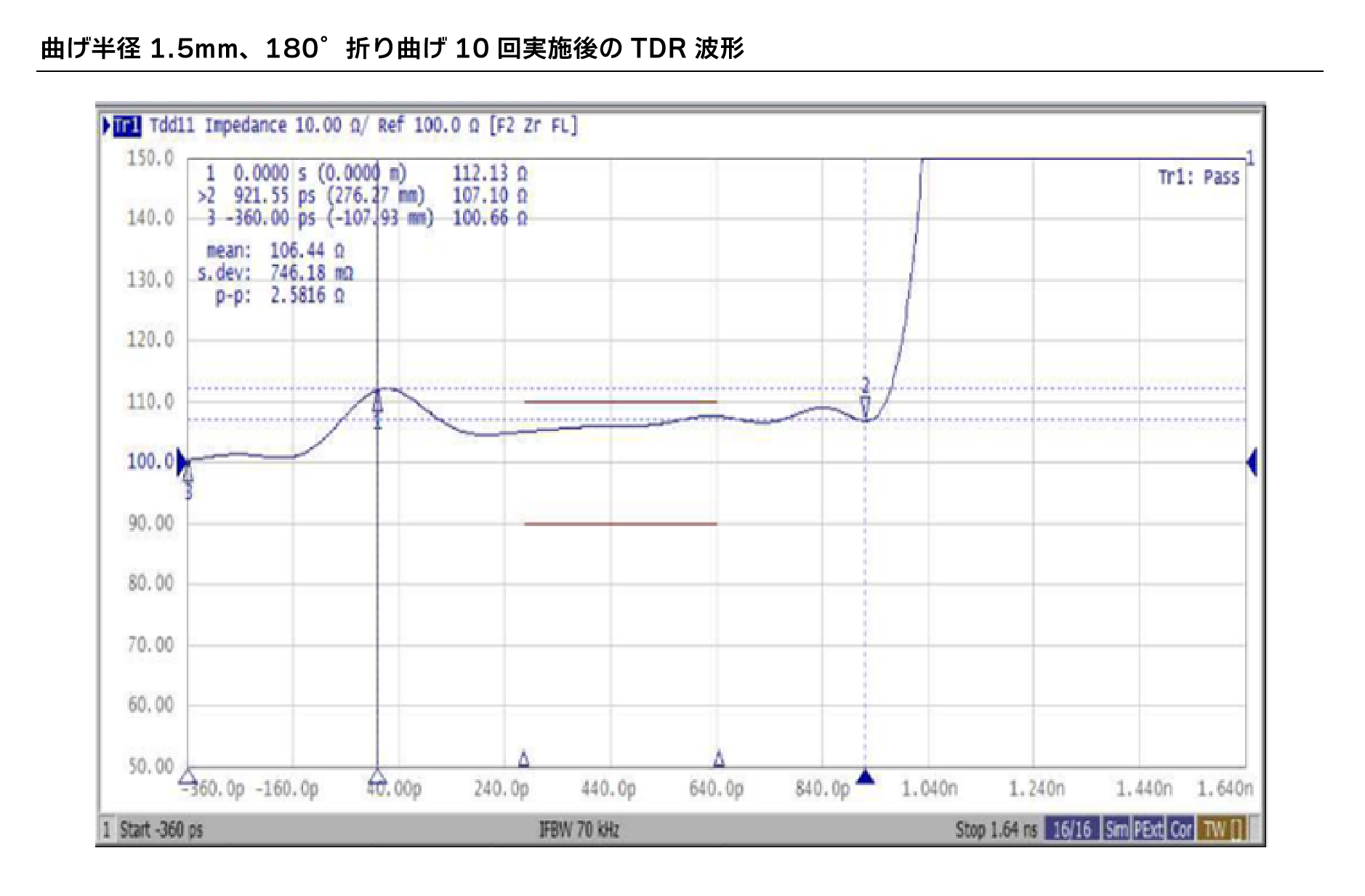

・180°の折り曲げ10回後の導通を確認済み

・5G無線アクセス機器向け高速伝送用ケーブル
