大電流対応FPC Big Elec® （ビッグエレック）は、
バスバーやワイヤーハーネスの代替を想定した、
フラット形状で薄型化を実現する大電流配線向けのフレキシブル基板です。
3つの特長を兼ね備えています。
特長1 低インダクタンス
独自構成により導体断面積が同じ電線と比べて、低いインダクタンスを実現。
高周波で大電流を切り替える際、高いインダクタンスは大きな電圧スパイクを引き起こし、大電流対応電子部品の破損を起こす可能性があります。Big Elec ®の低インダクタンスにより、電圧スパイクが減り、大電流対応電子部品の信頼性向上に貢献します。

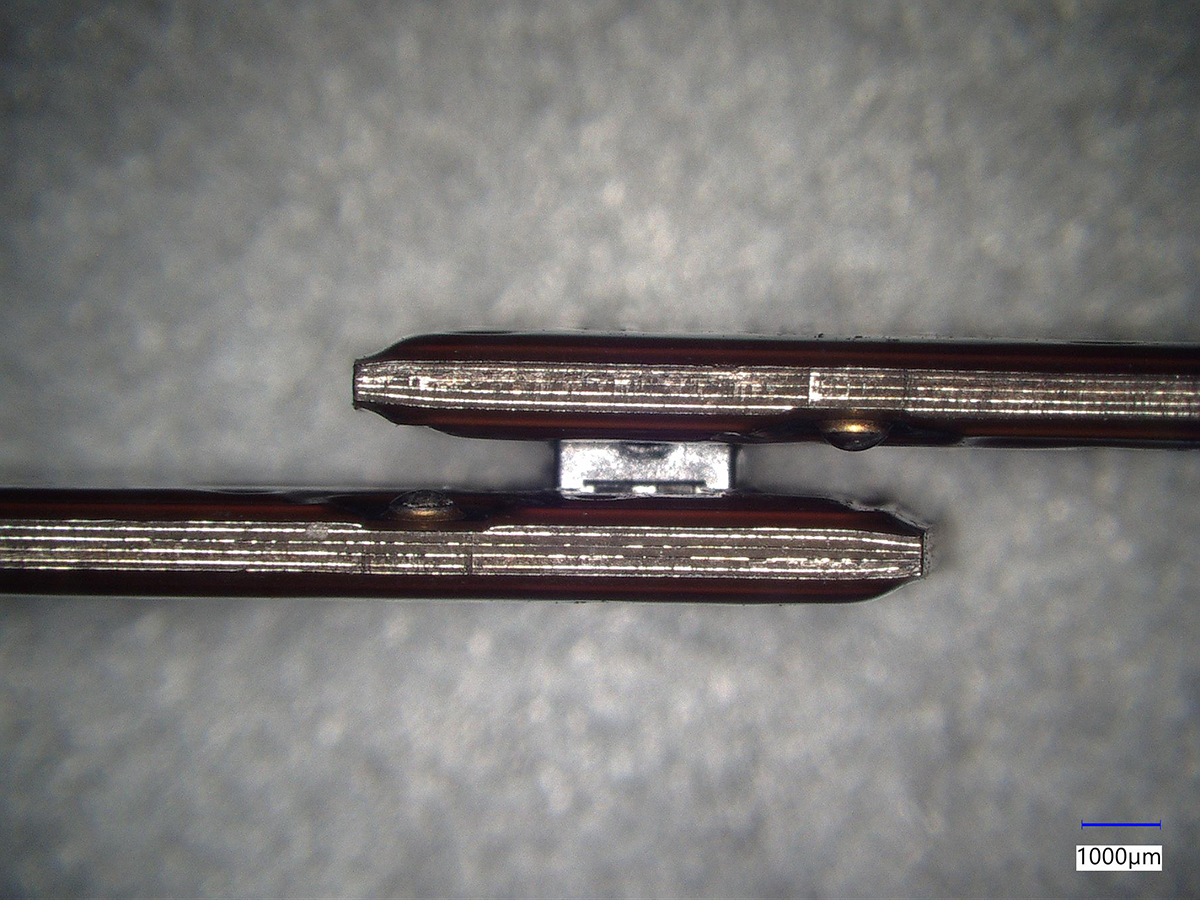

特長2 平らな形状と折り曲げ性
独自構成により、導体厚み・平らな形状・折り曲げ性を実現。
従来のワイヤーハーネスよりもフラット形状で、従来のフレキシブル基板よりも大電流を印加する事が出来ます

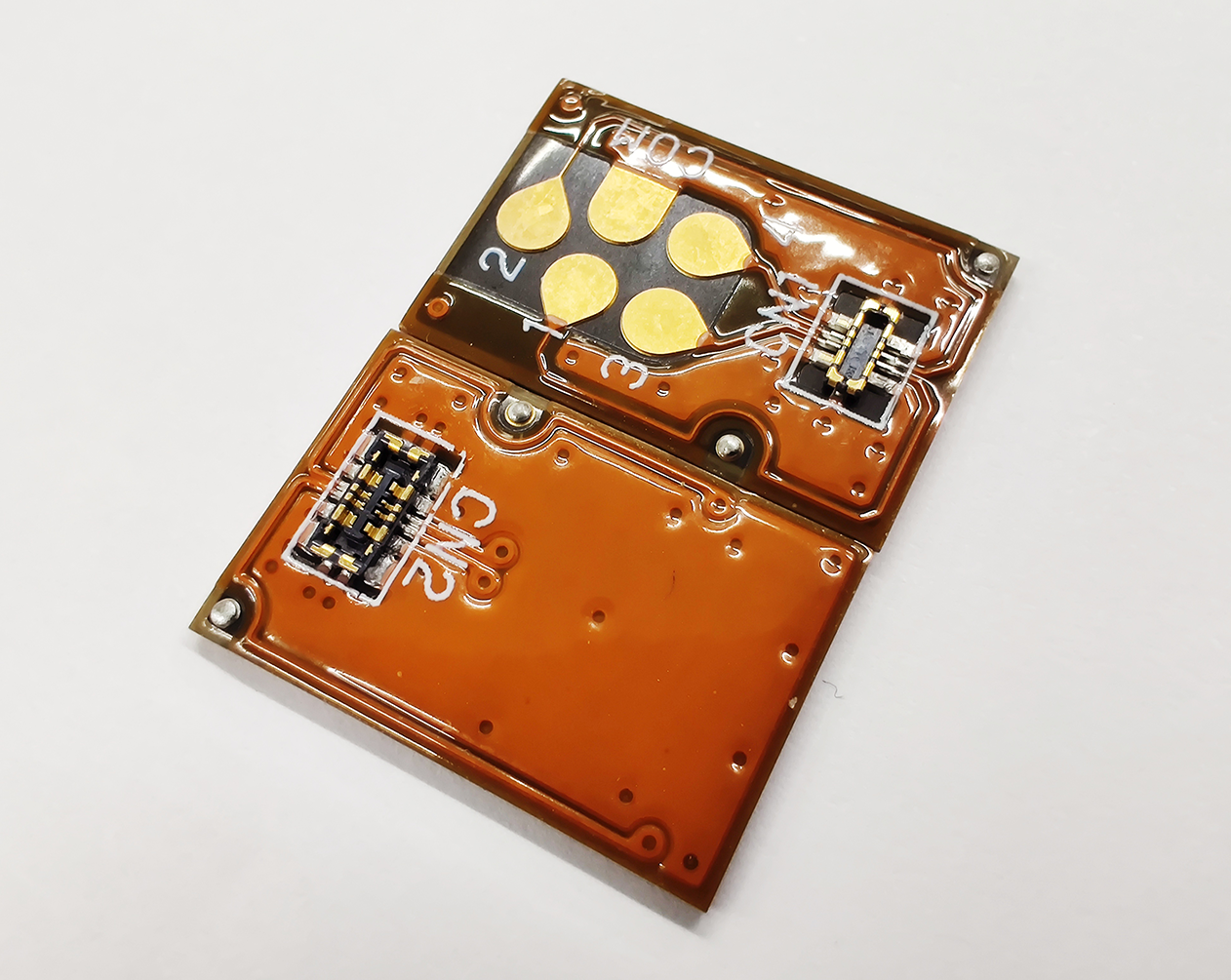

特長3 設計自由度の高さ

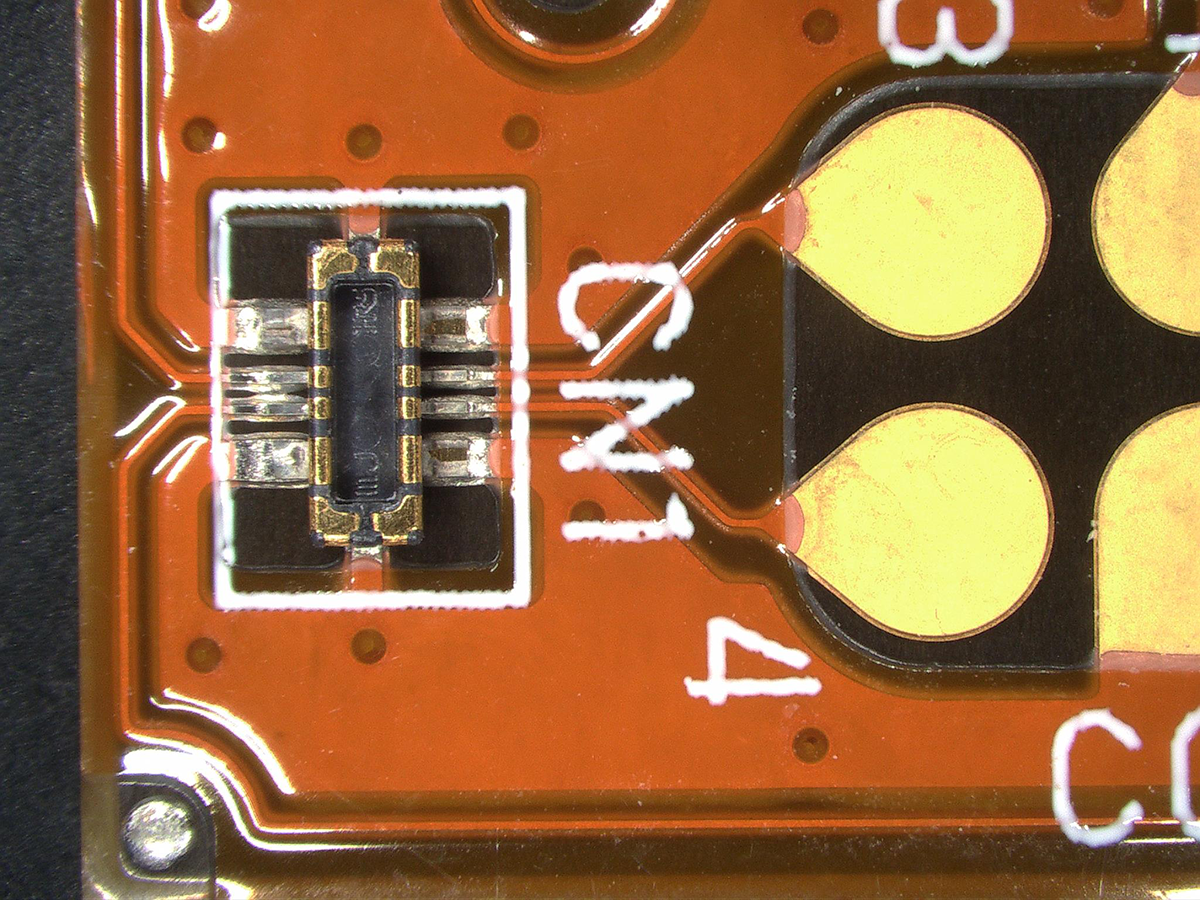

プリント基板と同様の設計自由度・使い勝手を確保。パターン配線や外形形状をご要望に合わせて設定する事が出来ます。
また、ペーストハンダによる電子部品・コネクタの実装にも対応します。
お客様のご要望に合わせて、特長を生かした構成を提案致します。
仕様・スペック
最大電流値：10A～100A
最大寸法：480mm×200mm
対応層数：2層～8層
1層当りの導体厚：～100μm厚

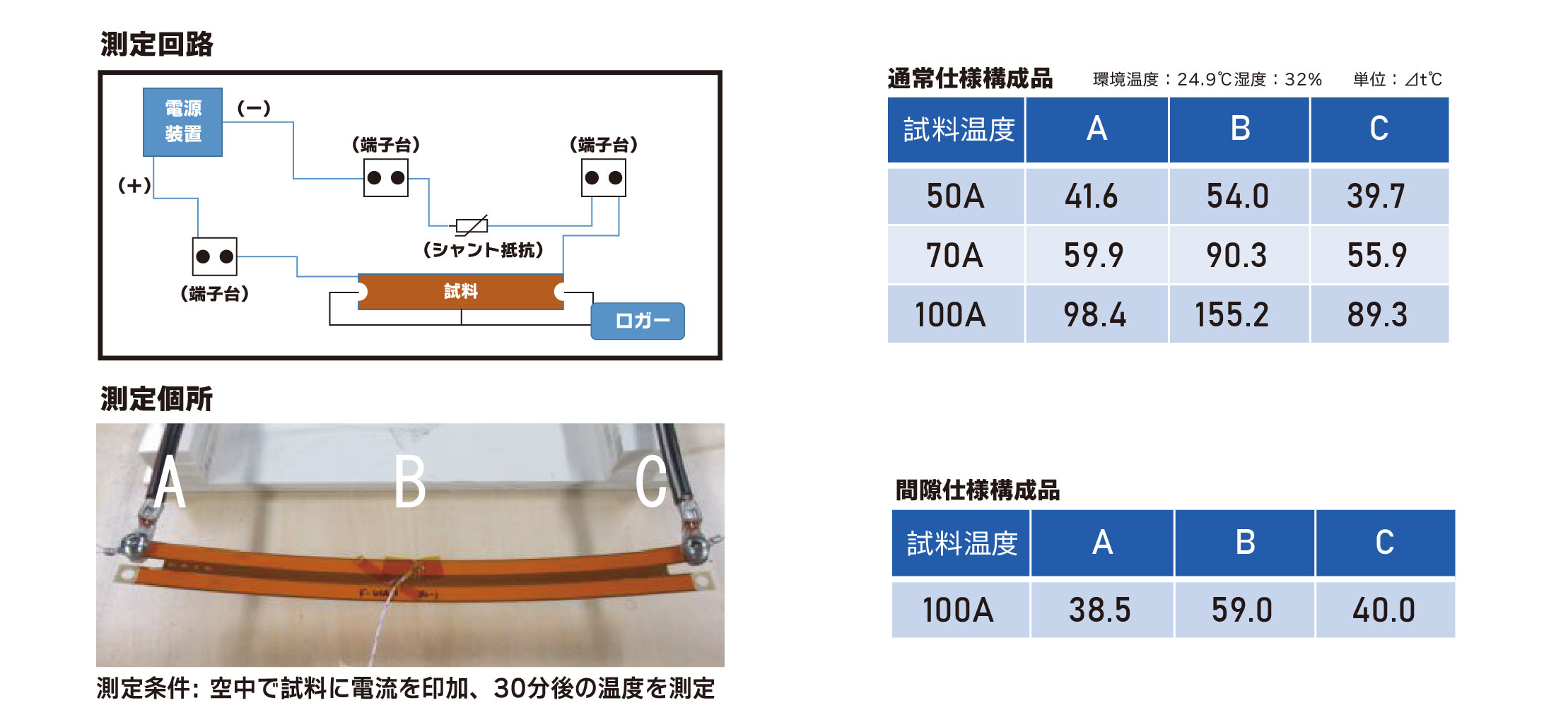

信頼性試験
インダクタンス測定試験

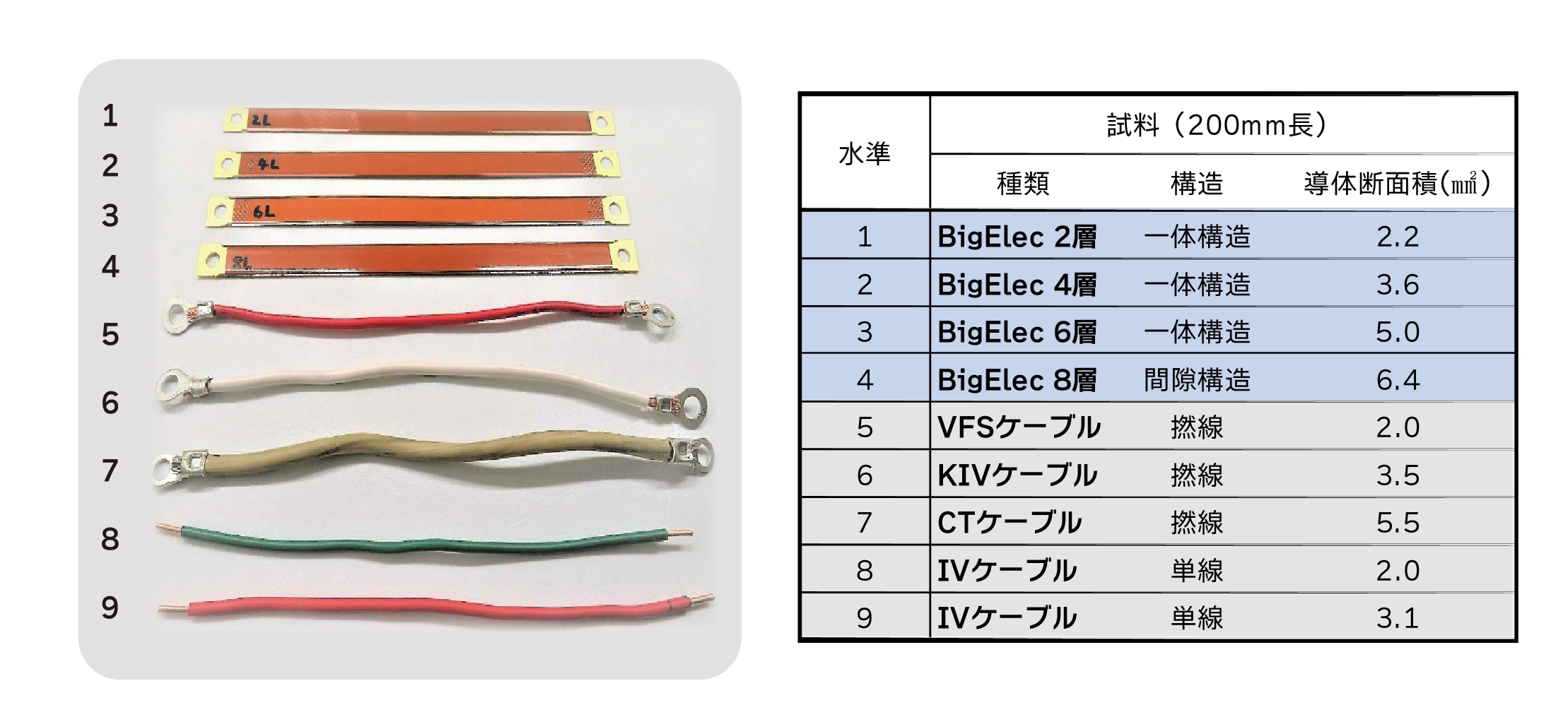

測定試料
インダクタンス測定条件
測定装置：インピーダンスアナライザ Keysight 4294A
テストフィクスチャ：16074E（使用周波数：DC ～110MHz）
交流信号を周波数50Hz～110MHzまで連続的に変化させ、その時のインダクタンス（H）の値を測定。

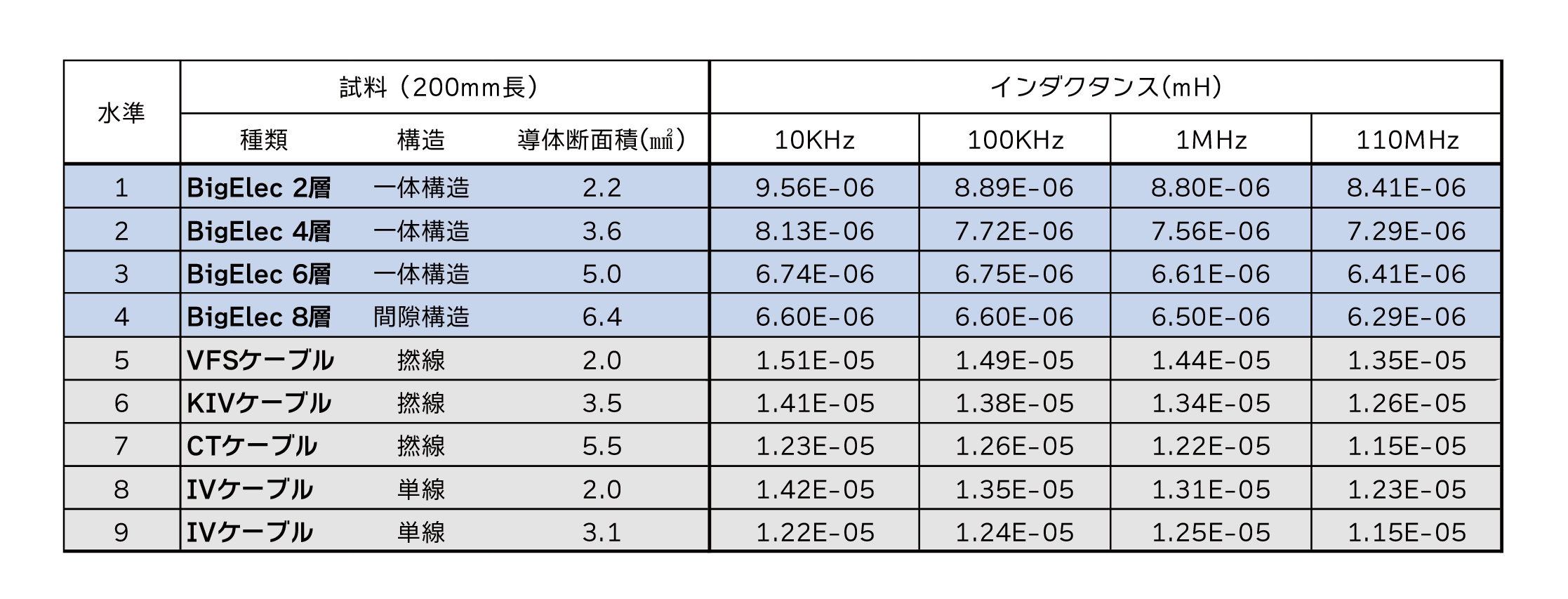

インダクタンス測定結果
*実測値となります。保証値ではございません。
