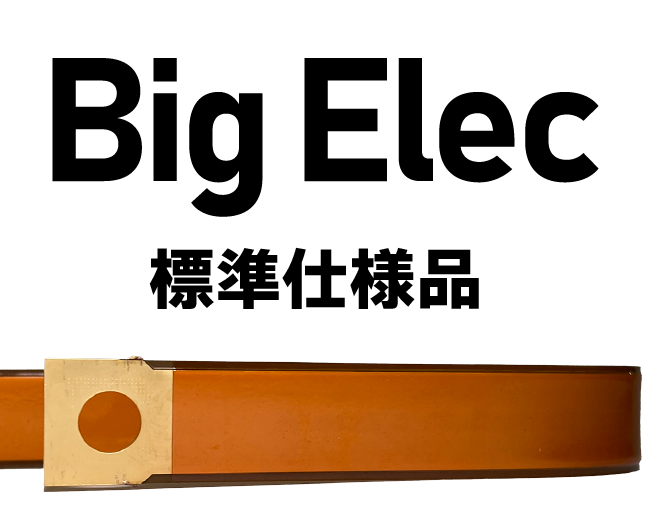

Big Elec（大電流FPC）標準仕様品

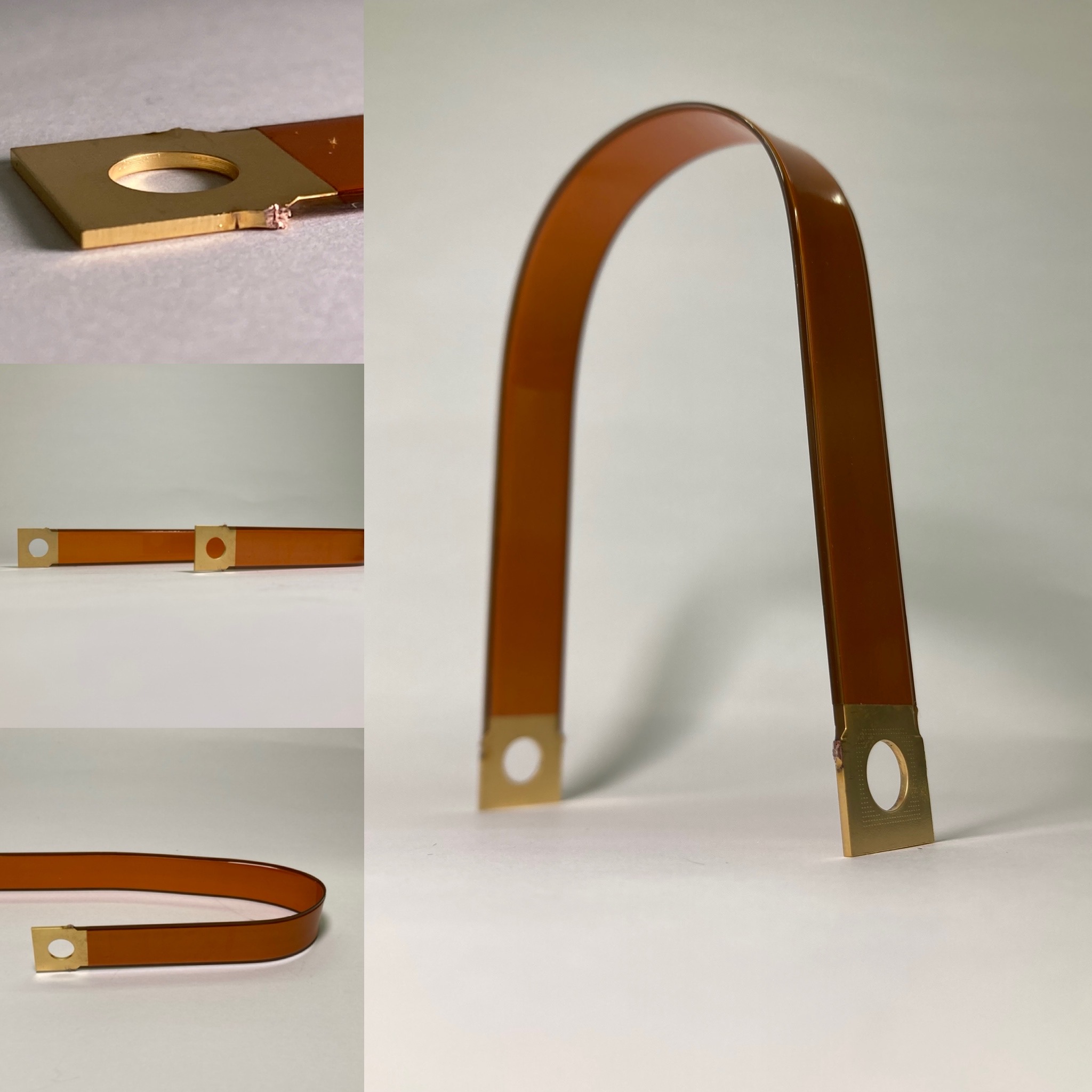

Big Elec（ビッグエレック）はバスバーやワイヤーハーネスの代替を想定した、フラット形状で薄型化が出来る大電流配線向けのフレキシブルプリント配線板です。プリント配線板と同様にご要望に合わせたパターン形成や、部品実装に対応できます。またご希望のアンペア数、極数に合わせてカスタム作製も可能です。
今回は新たにネジ端子間の大電流配線の接続に導入しやすい「Big Elec標準仕様品」をラインナップ致しました。「Big Elec標準品」はイニシャルレスの為、初期費用を抑える事ができます。
標準スペック表
Big Elec標準仕様品
| 層数 | 2層、4層、6層、8層 |
| 配線幅 | 8㎜～11㎜ （整数のみ） |
| 全長 | 30㎜～210㎜ (整数のみ) |
| 端子ねじ径 | M3（穴径φ3.8㎜）、M4（穴径φ4.4㎜）、M5（穴径φ5.4㎜） |
| M6（穴径φ6.5㎜）、M8（穴径φ8.5㎜） |
標準カバーレイ
| 仕様 |
許容電流値 |
|
2層、配線幅11㎜、長さ210㎜、対応ネジM6 |
60A |
|
4層、配線幅11㎜、長さ210㎜、対応ネジM6 |
80A |
|
6層、配線幅11㎜、長さ210㎜、対応ネジM6 |
90A |
|
8層、配線幅11㎜、長さ210㎜、対応ネジM6 |
100A |
*上記数値は実測値であり保証値ではありません。

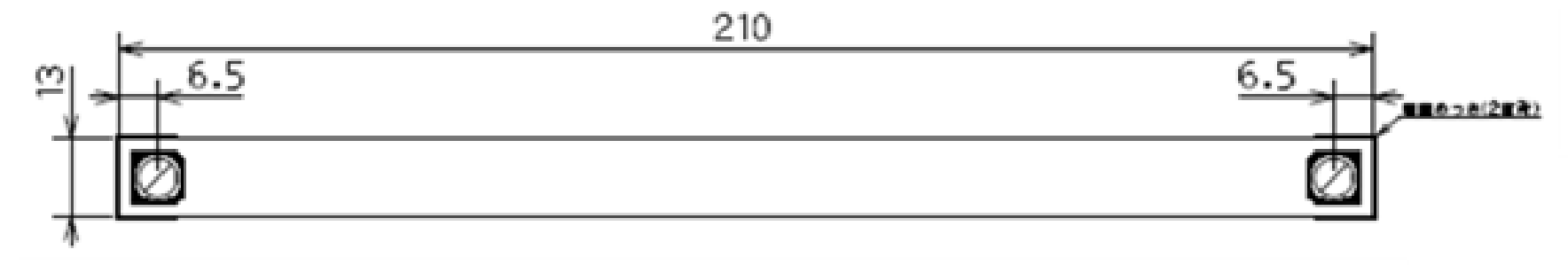

標準寸法例
